0834　气体水分测定-露点法

露点系指气体中水蒸气含量达到饱和状态的温度，是表示气体绝对湿度的方式之一，可用于测定气体供试品中的微量水分（μl/L）。

测定法分为下列两种。

第一法测定时平衡时间长，但测定精度高，适用于对测定结果精度要求较高的供试品；第二法测定时平衡时间较短，但传感器结构、感湿材料性质等多种因素可影响结果的精密度、准确度和稳定性，选用该法时应结合实验室对供试品测定精度的要求进行评估，常用于气体的日常水分监测或生产过程中气体的微量水分控制。可以第一法测定结果为准。

第一法

本法系将一置于恒定压力气体氛围中的光洁金属镜面逐步冷却降温，气体和气体中水分的分压保持不变，直至气体中的水分达到饱和而在镜面形成露（霜），测定形成露（霜）的瞬间温度，即为露点温度。在露点温度下，测定池内水的饱和蒸汽压与供试品的压力之比，即为以体积分数表示的供试品水分含量。

本法不适用于冷凝温度较高、在水分冷凝前就能发生冷凝的气体，以及能与水分发生反应的气体，亦不适用于具有腐蚀性的气体。

仪器装置　露点仪由气路和测定池系统、抛光镜面和露（霜）观测系统、冷却降温及控制系统、露点温度测量系统等部分组成。

高精度露点仪的测定池及气路管线等均应采用内抛光材料。镜面应具有高硬度，以及良好的光学性能、憎水性、导热性和耐腐蚀性。

测定法　将供试品通过采样管线与露点仪连接，如供试品为压缩气，则需通过减压阀或耐压针型阀与露点仪连接。开启仪器后，按照仪器说明书调节气体流速及压力，保持通气至少10分钟（如供试品为高纯气体，可适当增加通气时间），充分吹洗减压装置、采样管线以及气路系统，使气路中充满供试品，并使流速及压力稳定，开始测定，待读数稳定（至少连续6次读数的波动范围小于0.5℃），计算连续读数的平均值，作为露点测定值（℃）。

第二法

本法系气体中的微量水分与湿度传感器上的感湿材料发生物理化学反应，产生与湿度变化成对应关系的信号输出参数（如电阻、电容、电流、射频等），转化为相应的露点温度。一般根据传感器输出参数进行分类，最常用的输出参数为电阻、电容或电流。

本法不适用于易腐蚀传感器感湿材料的气体。

仪器装置　露点仪由气路和传感器、干燥筒、控制系统及测量系统等部分组成。

测定法　将供试品通过采样管线与露点仪连接，如供试品为压缩气，则需通过减压阀或耐压针型阀与露点仪连接。开启仪器后，按照仪器说明书调节气体流速及压力，保持通气3～5分钟，充分吹洗减压装置、采样管线以及气路系统，使气路中充满供试品，并使流速及压力稳定，开始测定，待读数稳定（至少连续6次读数的波动范围小于2℃），计算连续读数的平均值，作为露点测定值（℃）。

露点（℃）对应的水分体积分数（μl/L）见表1。

【附注】（1）应记录测定的环境温度，必要时，控制测定环境温度为25℃±2℃。

（2）气体流速应控制在仪器说明书规定的范围内。

（3）采样管线应尽可能短，采用不锈钢管或聚四氟乙烯管，内径小于3mm。当供试品的露点低于-70℃时，推荐采用内抛光的不锈钢管。

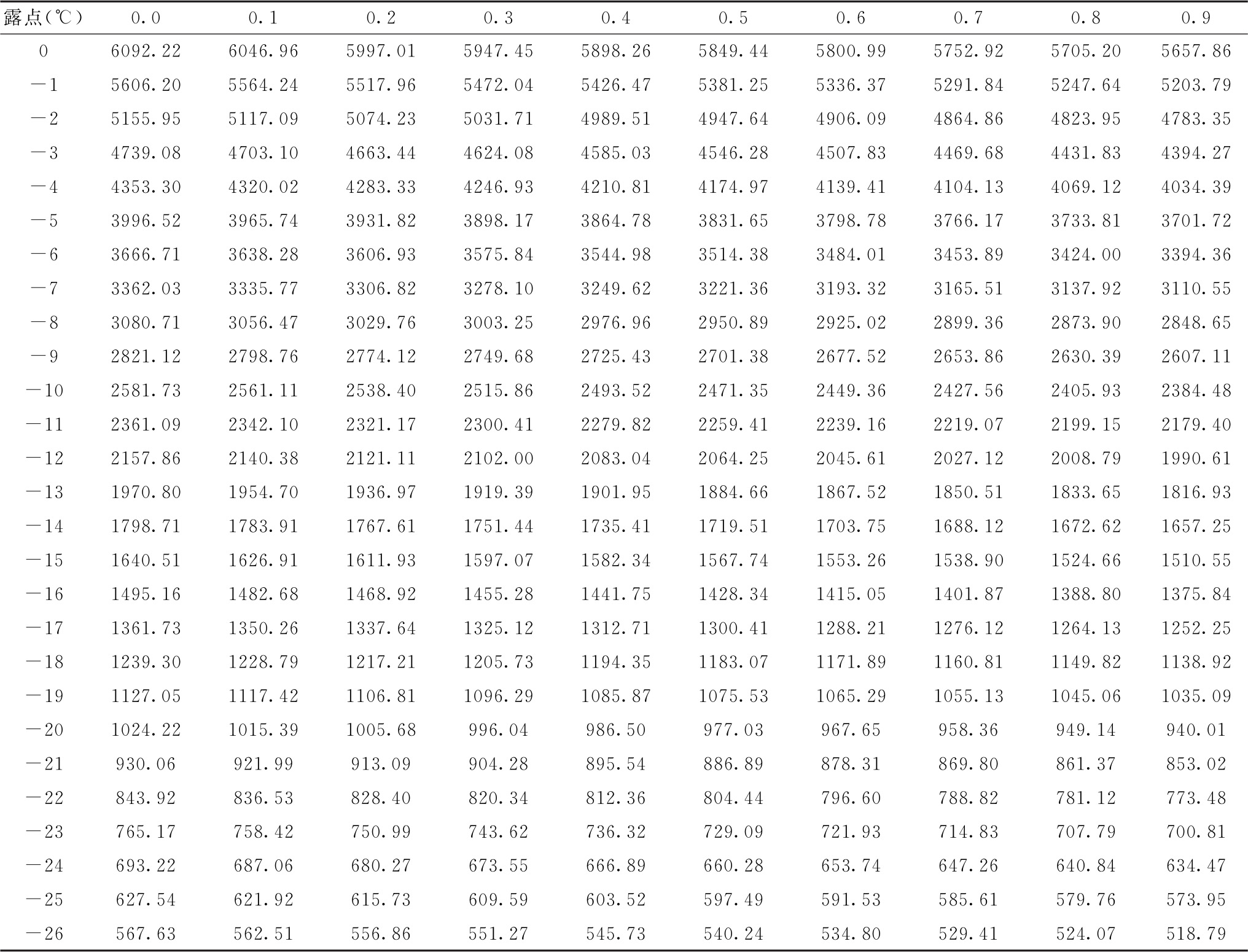

表1 露点（0～－79.9℃）—水分体积分数换算表　单位：μl/L

续表
