0837　气体杂质测定-气体检测管法

气体检测管系一种允许气体通过的圆柱形透明管，其两端熔封，内含惰性载体，载体上涂有化学试剂以及必要的用于消除干扰物质的预处理层或过滤器，一般用于检测气体供试品中的杂质。

使用时将管的两端割断，使规定体积的供试品在一定时间内通过检测管，供试品中的杂质立即与管内载体上的化学试剂反应，利用化学试剂变色的长度或者颜色变化的强度，检测气体供试品中杂质的种类及其浓度。

一、恒流测定法

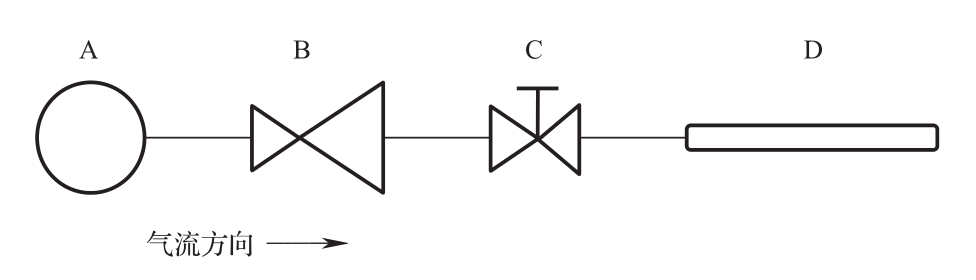

仪器装置　如图1所示。A为供试品；B为用于降低气体压力的减压阀，与A相连，最小压力可调节至0.05MPa；C为可调节气体流速的针阀或流量计，根据检测管的说明书，选择不同量程的针阀或流量计；D为两端均已割断的气体检测管。

图1　恒流测定法装置

测定法　按使用说明书或以下方法操作。按图1所示连接装置A、B、C，打开气体及减压阀阀门，调整至气体检测管说明书所规定的压力，调节针阀或流量计阀门，使至规定的流速，用供试品冲洗管路，待压力和流速恒定后，插入D，计时，至规定时间后依次关闭气体阀门、减压阀阀门、针阀或流量计阀门，拔出D，读取检测管上颜色层长度或强度相对应的值。

根据说明书选择合适的气体检测管，如压力、温度和湿度等影响测定值，则需按说明书规定的校正值进行校正后取值。

二、手泵测定法

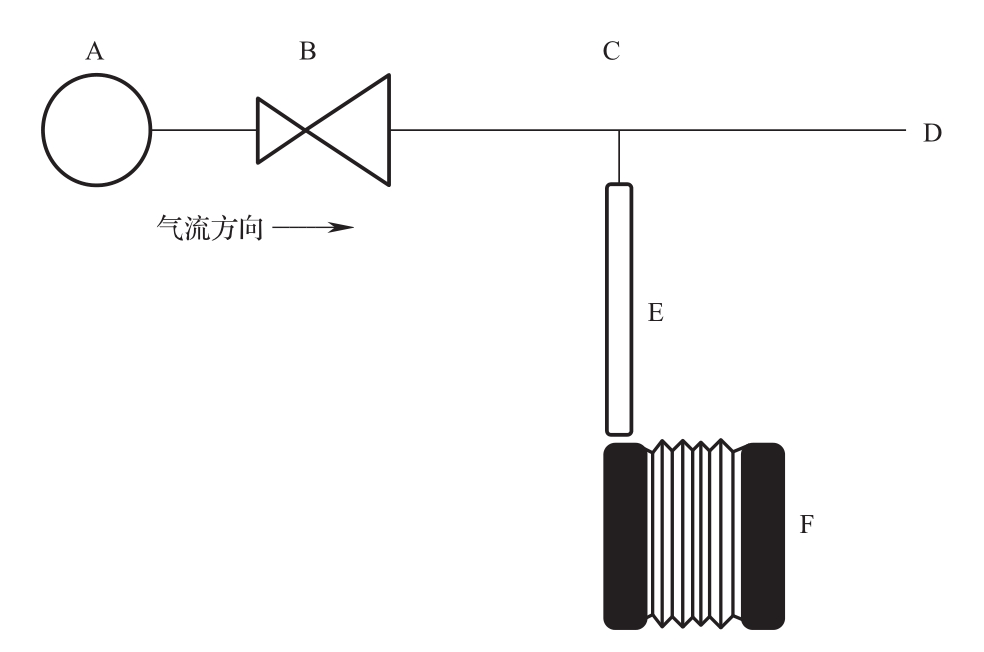

仪器装置　如图2所示。A为供试品；B为用于降低气体压力的减压阀，与A相连，最小压力可调节至0.05MPa；C为连接B和E的三通管；D为气体主路，直通大气；E为气体检测管；F为手泵。

图2　手泵测定法装置

测定法　按使用说明书或以下方法操作。按图2所示连接装置A、B、C，打开气体及减压阀阀门，用供试品冲洗管路，插入E，使用F抽取规定气体泵数，取样后拔出E及F，依次关闭气体阀门、减压阀阀门，读取检测管上颜色层长度或强度相对应的值。

根据说明书选择合适的气体检测管，如压力、温度和湿度等影响测定值，则需按说明书规定的校正值进行校正后取值。

检测管种类与原理

砷化氢检测管　包含吸附过滤器和金属盐或其他合适的指示剂的密封玻璃管，测量范围的最小示值不大于0.000 025%。精密度：相对标准偏差应小于20%；准确度：与标示值的相对误差应小于25%。

二氧化碳检测管　包含吸附过滤器和联氨、氢氧化钠或氢氧化钾等指示剂的密封玻璃管，测量范围的最小示值不大于0.01%。精密度：相对标准偏差应小于15%；准确度：与标示值的相对误差应小于25%。

一氧化碳检测管　包含吸附过滤器和钯盐或五氧化二碘及发烟硫酸等指示剂的密封玻璃管，测量范围的最小示值不大于0.0005%。精密度：相对标准偏差应小于15%；准确度：与标示值的相对误差应小于25%。

硫化氢检测管　包含吸附过滤器和合适的铅盐、汞盐、银盐或铜盐等金属盐指示剂的密封玻璃管，测量范围的最小示值不大于0.000 02%。精密度：相对标准偏差应小于10%；准确度：与标示值的相对误差应小于25%。

一氧化氮和二氧化氮检测管　包含吸附过滤器和氧化层（Cr⁶⁺盐）及二苯基联苯胺或3，3'-二甲基联萘胺、尿氨酸、邻甲苯胺、2，2-联氮-双（3-乙基-苯并噻唑-6-磺酸）等指示剂的密封玻璃管，测量范围的最小示值不大于0.000 05%。精密度：相对标准偏差应小于15%；准确度：与标示值的相对误差应小于25%。

机油检测管　包含吸附过滤器和硫酸等指示剂的密封玻璃管，测量范围的最小示值不大于0.1mg/m³。精密度：相对标准偏差应小于30%；准确度：与标示值的相对误差应小于25%。

磷化氢检测管　包含吸附过滤器和金属盐或其他合适的指示剂的密封玻璃管，测量范围的最小示值不大于0.000 02%。精密度：相对标准偏差应小于20%；准确度：与标示值的相对误差应小于25%。

二氧化硫检测管　包含吸附过滤器和碘及淀粉或金属盐等指示剂的密封玻璃管，测量范围的最小示值不大于0.000 05%。精密度：相对标准偏差应小于15%；准确度：与标示值的相对误差应小于25%。

水蒸气检测管　包含吸附过滤器和高氯酸镁或二氧化硒及硫酸等指示剂的密封玻璃管，测量范围的最小示值不大于0.0067%。精密度：相对标准偏差应小于20%；准确度：与标示值的相对误差应小于25%。

氨检测管　包含吸附过滤器和硫酸或磷酸及pH指示剂等的密封玻璃管，测量范围的最小示值不大于0.0025%。精密度：相对标准偏差应小于15%；准确度：与标示值的相对误差应小于25%。

【附注】（1）气体检测管包括压缩气体检测管和环境气体检测管。一般情况下，压缩气体检测管宜使用恒流测定法，环境气体检测管宜使用手泵测定法。如有特殊情况，应使用标准气体验证检测管的准确性。

（2）气体检测管应严格按说明书要求保存，必要时，定期使用标准气体验证检测管的准确性和有效性。
